產品介紹

1 概述

KZ-KQ5型漏水超熱保護器,實現油室漏水、電機腔漏水、接線盒漏水和繞組超熱檢測及故障輸出;三組漏水信號輸入有回差特性等功能。



2 主要技術指標

2.1供電電源:   AC220V  50Hz   輸入功率5W

2.2使用環境:溫度溫度-20℃~+50℃ , 相對濕度≤85%RH

2.3繼電器觸點容量:5A  250VAC

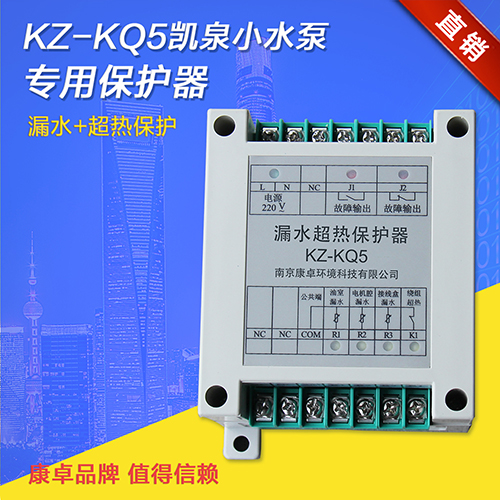

3 面板及端子接線說明

3.1信號輸入

COM與R1為油室漏水的輸入端;

COM與R2為電機腔漏水的輸入端;

COM與R3為接線盒漏水的輸入端;

COM與K1為電機繞組超熱的輸入端。

3.2故障輸出

J1為故障輸出,沒有故障時斷開,有故障時閉合,開關量;

J2為故障輸出,沒有故障時閉合,有故障時斷開,開關量。

3.3 電源

電源采用AC220V  50Hz,輸入功率5W。



4 功能說明



上端子



下端子



當油室漏水探頭,檢測到電阻值<15K時,對應的指示燈亮,故障輸出繼電器動作;當電阻>20K時,故障消失,保護器恢復到初始狀態(即回差特性)。輸入有1s到5s的延時,輸入電阻越小延時時間越短,反之越長。

當電機腔漏水探頭,檢測到電阻值<30K時,對應的指示燈亮,故障輸出繼電器動作;當電阻>35K時,故障消失,保護器恢復到初始狀態(即回差特性)。輸入有1s到5s的延時,輸入電阻越小延時時間越短,反之越長。

當接線盒漏水探頭,檢測到電阻值<30K時,對應的指示燈亮,故障輸出繼電器動作;當電阻>35K時,故障消失,保護器恢復到初始狀態(即回差特性)。輸入有1s到5s的延時,輸入電阻越小延時時間越短,反之越長。

當繞組過熱探頭,檢測到超出規定溫度(由用戶選擇的過熱探頭決定溫度值)并斷開時,對應的指示燈亮,故障輸出繼電器動作,當溫度恢復到規定溫度以下并閉合時,故障消失,保護器恢復到初始狀態。輸入有1s到2s的延時。



維護保養
產品自售出起在使用過程中如需技術幫助,公司設立了營銷服務的專業客服,免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導,解決用戶提出的問題。24小時服務熱線:025-86666104
訂貨需知:*請注明型號、數量、是否有特殊需要。
